Учебно-лабораторная платформа

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

• Интерфейс USB 2.0 для сопряжения с компьютером, не требует дополнительного питания
• Автоматическое определение устройства Plug-and-Play
• Полная совместимость с программным обеспечением NI LabVIEW и NI Multisim, обеспечивает возможность моделирования и анализа электрических схем различного уровня сложности

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

• Удобный в использовании интерфейс пользователя
• Представление результатов в цифровом и графическом виде
• Виртуальные измерительные приборы (осциллограф, функциональный генератор, анализатор динамических сигналов, цифровой мультиметр, генератор цифровых сигналов, анализатор цифровых сигналов)

Основные технические характеристики

• Количество линий аналогового ввода/вывода сигналов 2
• Диапазон измерения аналоговых сигналов +/- 10 В
• Частота дискретизации 200 кГц
• Разрешение АЦП/ЦАП 16 бит
• Мультиметр встроенный
• Точность измерений 3.5 знака
• Значение измеряемого тока (постоянного и переменного) 1 А
• Значение измеряемого напряжения постоянного тока 20 В
• Значение измеряемого напряжения переменного тока 60 В
• Значение измеряемого сопротивления 20 мОм
• Количество двунаправленных линий цифрового ввода/вывода 8
• Уровни сигналов программируемые 5 В, 3.3 В
• Счетчик импульсов встроенный
• Разрядность счетчика 32 бит
• Встроенный источник питания (нерегулируемый) 5 В, 100 мА
• Разъем для аудиоустройств 3,5 мм
• Разъем с винтовой клеммой на 20 контактов
• Интерфейс USB 2.0

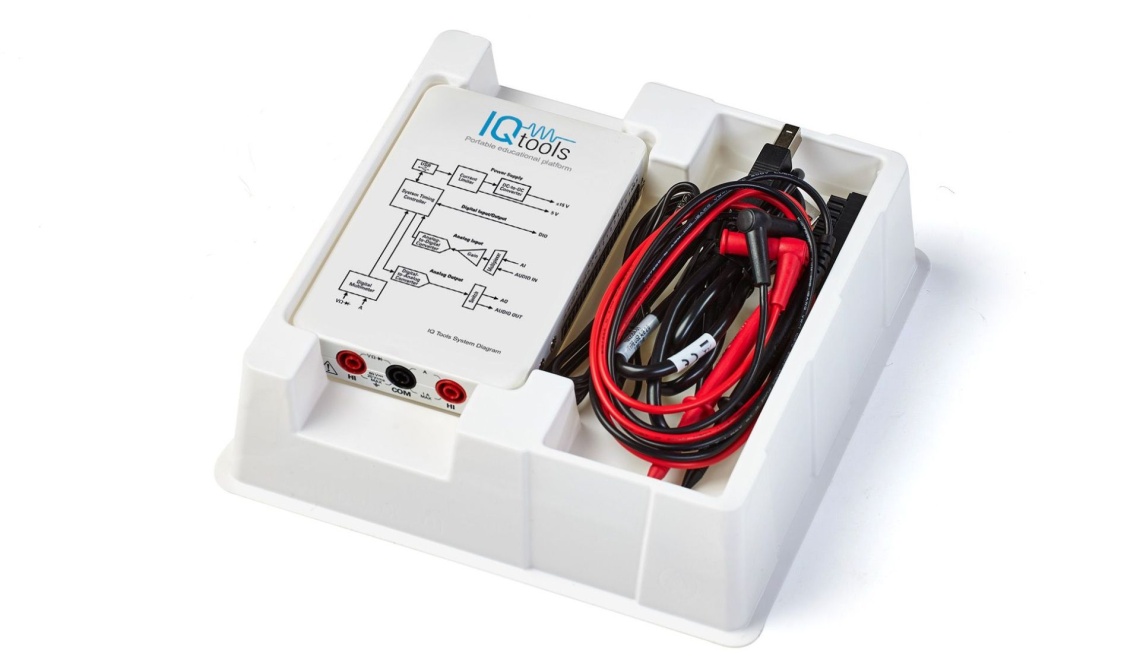

Комплект

• Измерительный блок
• Щупы с разъемами типа «банан»
• Аудио кабель
• Кабель USB
• Программное обеспечение на CD носителе
