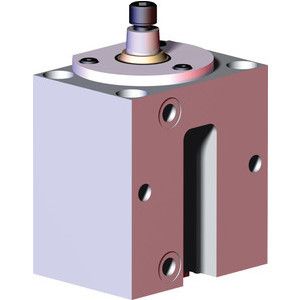

Пневматические поворотные зажимы для сварки, механической обработки и сборки - серии 89В
searchdone В наличии
| Продукт |
Вертикальный ход зажима (дюймы)
|
Ход при вращении (дюймы)
|
Направление поворота
|
Монтаж |
Диаметр цилиндра
|
Готовность датчика |
Сила зажима при 5 бар [72 фунтов на кв. Дюйм]
|
Удар |
Размер воздушного порта
|
Расход воздуха (на двойной ход при 7 фунтах на кв. Дюйм) (дюйм³)
|
Массса | Скачать CAD-файл |
| 89B/E32-2-00 | Ссылка | |||||||||||
| 89B/E63-2-00 | Ссылка | |||||||||||
| 89B/E40-2-00 | Ссылка | |||||||||||
| 89B/E20-2-00 | Ссылка | |||||||||||
| 89B/E50-2-00 | Ссылка | |||||||||||
| 89B20-010-2L | 0.39 | 0.39 | LH |
Блочный стиль - крепление сбоку или сверху
|
0.79 | Yes | 18 | 0.790 | M5 | 0.003 | 1.46 | Ссылка |
| 89B20-010-2R | 0.39 | 0.39 | RH | Блочный стиль - крепление сбоку или сверху | 0.79 | Yes | 18 | 0.790 | M5 | 0.003 | 1.46 | Ссылка |
| 89B32-010-2L | 0.39 | 0.43 | LH | Блочный стиль - крепление сбоку или сверху | 1.25 | Yes | 52 | 0.830 | G-1/8 | 0.008 | 2.25 | Ссылка |
| 89B32-010-2R | 0.39 | 0.43 | RH | Блочный стиль - крепление сбоку или сверху | 1.25 | Yes | 52 | 0.830 | G-1/8 | 0.008 | 2.25 | Ссылка |
| 89B40-010-2L | 0.39 | 0.55 | LH | Блочный стиль - крепление сбоку или сверху | 1.57 | Yes | 85 | 0.940 | G-1/8 | 0.014 | 3.17 | Ссылка |
| 89B40-010-2R | 0.39 | 0.55 | RH | Блочный стиль - крепление сбоку или сверху | 1.57 | Yes | 85 | 0.940 | G-1/8 | 0.014 | 3.17 | Ссылка |
| 89B50-025-2L | 0.98 | 0.59 | LH | Блочный стиль - крепление сбоку или сверху | 1.97 | Yes | 161 | 1.570 | G-1/8 | 0.036 | 5.95 | Ссылка |
| 89B50-025-2R | 0.98 | 0.59 | RH | Блочный стиль - крепление сбоку или сверху | 1.97 | Yes | 161 | 1.570 | G-1/8 | 0.036 | 5.95 | Ссылка |
| 89B63-008-2L | 0.32 | 0.71 | LH | Блочный стиль - крепление сбоку или сверху | 2.48 | Yes | 247 | 1.020 | G-1/4 | 0.038 | 6.39 | Ссылка |
| 89B63-008-2R | 0.32 | 0.71 | RH | Блочный стиль - крепление сбоку или сверху | 2.48 | Yes | 247 | 1.020 | G-1/4 | 0.038 | 6.39 | Ссылка |
